पीसी स्ट्रैंडेड वायर 12.7 मिमी 15.2 मिमी 12.8 मिमी

पीसी फंसे तार

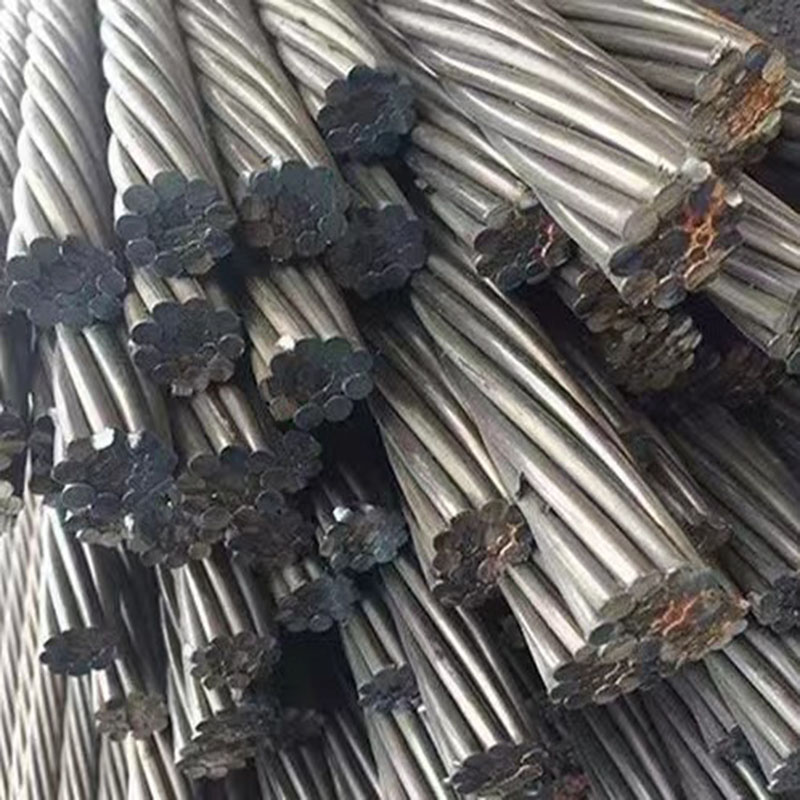

पीसी स्ट्रैंडेड कंडक्टर एक प्रकार का कंडक्टर है जिसका उपयोग ट्रांसमिशन लाइनों के लिए किया जाता है, इसके नाम में "पीसी" का अर्थ "प्री-स्ट्रेस्ड कंक्रीट" है, यानी प्रीस्ट्रेस्ड कंक्रीट। इस प्रकार का कंडक्टर उच्च शक्ति और स्थायित्व के साथ फंसे हुए प्रीस्ट्रेस्ड स्टील वायर से बना होता है। पीसी फंसे हुए कंडक्टर का उपयोग आमतौर पर लंबी अवधि, बड़ी स्पैन लाइन या विशेष क्षेत्र ट्रांसमिशन परियोजना में किया जाता है, जो कंडक्टर की वक्रता को प्रभावी ढंग से कम कर सकता है, और सुधार कर सकता है लाइन की स्थिरता और संचरण क्षमता।

  अभी संपर्क करें ई-मेल टेलीफ़ोन WhatsApp
उत्पाद विवरण

1X3 पीसी स्ट्रैंड वायर रस्सी

1X3 पीसी स्ट्रैंड वायर रस्सी एक विशेष रूप से निर्मित तार रस्सी है जिसका उपयोग आमतौर पर उत्थापन और उठाने जैसी परियोजनाओं में किया जाता है। इस प्रकार की रस्सी में एक बड़े व्यास वाली केंद्र तार रस्सी होती है, जो बाहर की तरफ तीन छोटे व्यास वाले तार रस्सियों से लपेटी जाती है। यह संरचना रस्सी को भार वहन क्षमता और लचीलेपन के बीच संतुलन बनाने की अनुमति देती है, और भारी भार को निलंबित करने और अन्य अवसरों के लिए उपयुक्त है जहां उच्च शक्ति की आवश्यकता होती है।


पीसी स्ट्रैंडेड वायर 12.7 मिमी 15.2 मिमी 12.8 मिमी


तकनीकी मापदंड

क्रम संख्या

खेल आयोजन

SKZ22-1/1770

SKZ29-1/1670

1

तन्य शक्ति (एनपीए)

1770

1670

2

स्टील फंसे तार का नाममात्र व्यास (मिमी)

22

29

3

एंकर केबल का ब्रेकिंग बल (KN)

≥375

≥541

4

लंबाई(एम)

2.8~15(अनुरोध पर बढ़ाया जा सकता है)

5

बढ़ाव(%)

≥3.5%

≥3.5%

6

खोखले ग्राउटिंग पाइप विशिष्टताएँ

अंदर का व्यास 87.5 मिमी, बाहरी व्यास 10 मिमी

7

माउंटिंग होल व्यास (मिमी)

30~42

38~42

8

राल एंकरिंग लंबाई (मिमी)

1000 ~ 1500


पीसी स्ट्रैंडेड वायर 12.7 मिमी 15.2 मिमी 12.8 मिमी


उत्पाद वर्णन:

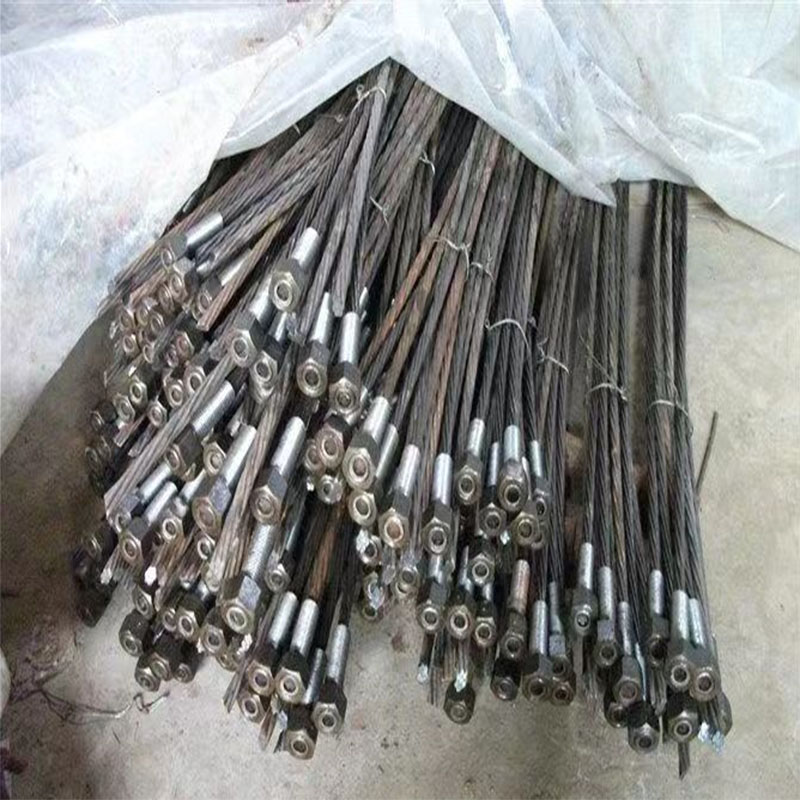

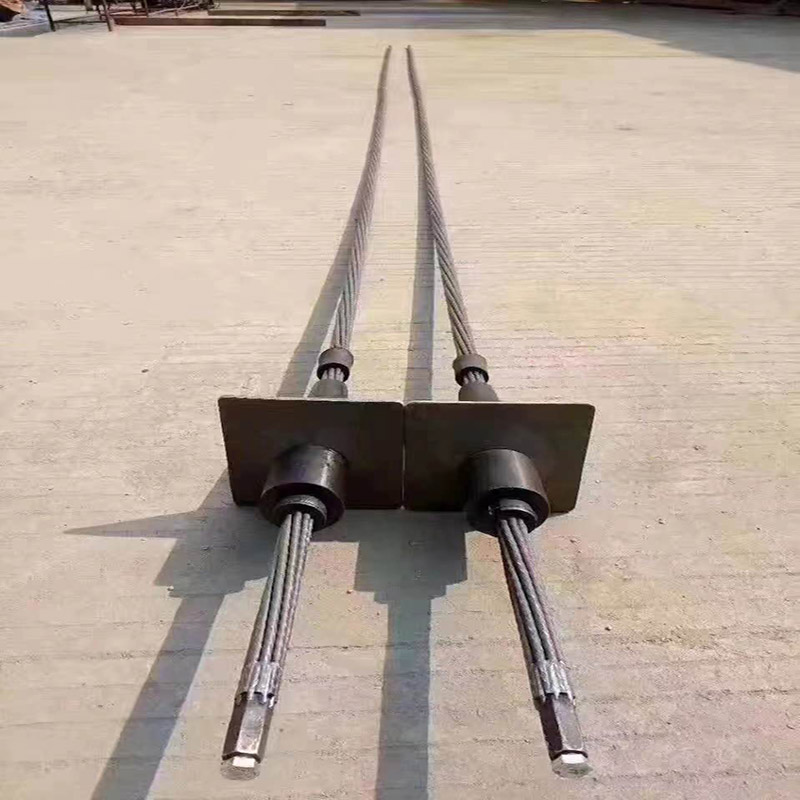

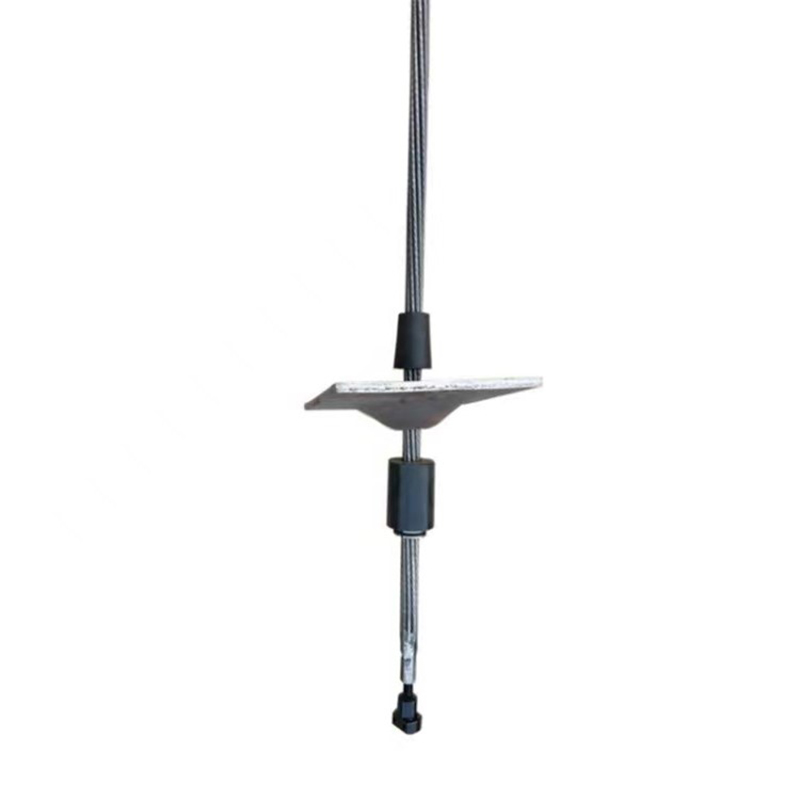

खोखले ग्राउटिंग एंकर केबल मध्यम भूवैज्ञानिक स्थितियों, अच्छी परिधि रॉक लंबे समय तक चलने वाले समर्थन के साथ-साथ राजमार्गों, रेलमार्गों, सुरंगों, ओवररन समर्थन, ढलान समर्थन, गड्ढे समर्थन और अन्य परियोजनाओं के लिए उपयुक्त है, खोखले एंकर बॉडी के दबाव ग्राउटिंग के माध्यम से, यह टूटी हुई चट्टान के समेकन को प्राप्त कर सकते हैं, चट्टान में सुधार कर सकते हैं, ताकि अच्छे समर्थन के उद्देश्य को प्राप्त किया जा सके।

खोखले ग्राउटिंग एंकर उच्च शक्ति और कतरनी प्रतिरोध और अतुलनीय झुकने का प्रदर्शन प्रदान कर सकते हैं, ताकि वे चट्टान निर्माण की झुकी हुई गति को बेहतर ढंग से रोक या बाधित कर सकें। एंकर रस्सियों का आमतौर पर उपयोग किया जाता है जहां सामान्य मानक समर्थन उत्पाद पर्याप्त मजबूत या प्रभावी नहीं होते हैं।

खनन खोखले ग्राउटिंग एंकर केबल का उपयोग कोयला खदानों या अन्य खदानों, शाफ्ट और लेन, परिधीय रॉक प्लस सर्कल, खदान लेन में पारंपरिक डिजाइन के अनुसार एंकर सपोर्ट फॉर्म और मापदंडों के लिए किया जाता है, जो अक्सर प्रभावी समर्थन नहीं हो सकता है, जिसके परिणामस्वरूप समग्र पतन होता है। एंकर का समर्थन, गंभीर परिणाम ला रहा है। चूंकि स्टील हिंग वाले तार की लंबाई प्रतिबंधित नहीं है, एंकर सर्कल सेक्शन को हार्ड टॉप प्लेट में लगाया जा सकता है, साथ ही, स्टील हिंग वाले तार की ताकत का स्तर अधिक होने के कारण, यह एक बड़ा प्रीस्ट्रेसिंग बल प्रदान कर सकता है, इसलिए समग्र शीर्ष प्लेट के लंगर वाले खंड का निचला हिस्सा एक बेहतर समर्थन प्रभाव को चलाने के लिए, एक एकीकृत कठोर शीर्ष प्लेट बनाने के लिए एक साथ जुड़ जाता है।


पीसी स्ट्रैंडेड वायर 12.7 मिमी 15.2 मिमी 12.8 मिमी


लाभ

1. खोखले ग्राउटिंग एंकर स्ट्रैंड को सर्पिल रिब्ड प्रेस्ट्रेसिंग स्टील वायर के आठ स्ट्रैंड से घुमाया जाता है, जो एंकरिंग सेक्शन और ग्राउटिंग सेक्शन में विभाजित होता है। एंकरिंग स्ट्रैंड का केंद्र ठोस स्टील बार है, जो राल अंत एंकर का एहसास कर सकता है; ग्राउटिंग स्ट्रैंड का केंद्र खोखला ट्यूब होता है, जिसे सुदृढीकरण के लिए ग्राउट किया जा सकता है।

2. एंकर केबल के सिरे का उपयोग एंकरेज प्री-टेंशनिंग और इंस्टालेशन के तुरंत बाद बेयरिंग लगाने के लिए किया जा सकता है, जो ढीली और नरम रॉक परत और खराब स्व-स्थिरीकरण के साथ शीर्ष रॉक परत के लाभ के लिए बहुत अनुकूल और आवश्यक है। क्षमता;

3. स्टील स्ट्रैंड खोखली संरचना को अपनाता है, जो घोल पहुंच सुनिश्चित करने के आधार पर स्टील स्ट्रैंड के छोटे व्यास और बड़े टन भार का एहसास करता है; छोटी स्थापना एपर्चर और सुविधाजनक निर्माण;

4. स्टील स्ट्रैंड को प्रीस्ट्रेसिंग सर्पिल पसलियों के साथ संसाधित किया जाता है, और इसकी एंकरेज ताकत और लोड ट्रांसफर विशेषताओं में नंगे स्टील स्ट्रैंड की तुलना में काफी सुधार होता है। तुलनात्मक परीक्षणों से पता चलता है कि चिकनी स्ट्रैंड के समान व्यास के साथ उच्च शक्ति प्रीस्ट्रेसिंग सर्पिल रिब स्टील तारों से बने एंकर केबलों की एंकरेज ताकत एकल एंकर केबल से कनेक्ट होने पर दोगुनी से अधिक हो जाती है;

5. ग्राउटिंग यह सुनिश्चित करने के लिए रिवर्स ग्राउटिंग विधि अपनाती है कि घोल ड्रिल किए गए छिद्रों से भरा है, और ग्राउटिंग प्रक्रिया सरल है; और स्टील स्ट्रैंड उच्च दबाव ग्राउटिंग की आवश्यकताओं को पूरा करता है, जो एंकर और इंजेक्शन के संयोजन का एहसास कर सकता है।


पीसी स्ट्रैंडेड वायर 12.7 मिमी 15.2 मिमी 12.8 मिमी


खोखले ग्राउटिंग एंकर रस्सी की स्थापना

एंकर केबल को एंकर केबल छेद में स्थापित करने से पहले, जांच लें कि एंकर केबल संख्या छेद संख्या के समान है या नहीं, यह पुष्टि करने के बाद कि कोई त्रुटि नहीं है, फिर उच्च दबाव वाली हवा के साथ छेद को एक बार साफ़ करें, फिर आप स्थापित करना शुरू कर सकते हैं लंगर केबल.

अधिक तकनीकी समस्याओं के बिना, नीचे की ओर झुकी हुई एंकर केबल की स्थापना अपेक्षाकृत सरल है।

ऊपर की ओर झुकी हुई और क्षैतिज लंगर रस्सियाँ स्थापित करते समय निम्नलिखित चार बिंदुओं पर ध्यान दें:

पोजिशनिंग स्टॉप रिंग और स्लरी लिमिटिंग रिंग की स्थिति की जांच करें, और यदि वे क्षतिग्रस्त हैं तो तकनीकी आवश्यकताओं के अनुसार उन्हें बदलें;

निकास पाइप की स्थिति और चिकनाई की जाँच करें;

जब एंकर केबल को छेद में डाला जाता है, तो जब लोकेटिंग स्लरी स्टॉप रिंग छेद के उद्घाटन तक पहुंचती है, तो धक्का देना बंद कर दें और ग्राउटिंग पाइप और वन-वे वाल्व गेट स्थापित करें;

लंगर रस्सियाँ अपनी जगह पर लग जाने के बाद, फिर से जाँचें कि निकास पाइप चिकना है या नहीं, यदि नहीं, तो लंगर रस्सियों को बाहर निकालें, और समस्याओं को दूर करने के बाद रस्सियों को फिर से खिलाएँ।


पीसी स्ट्रैंडेड वायर 12.7 मिमी 15.2 मिमी 12.8 मिमी

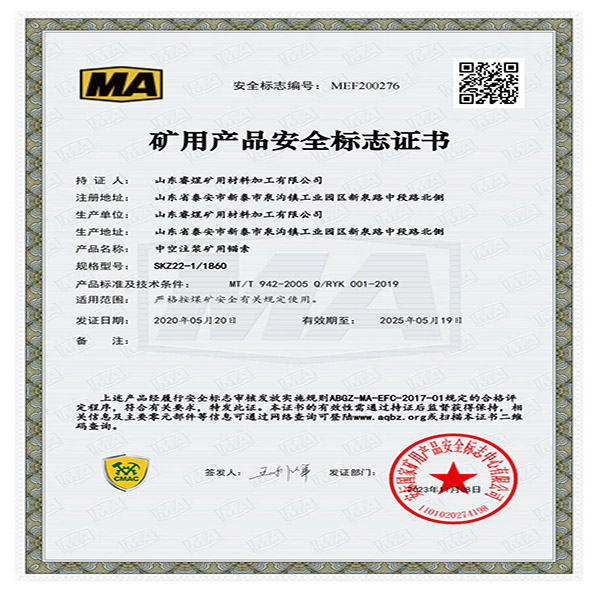

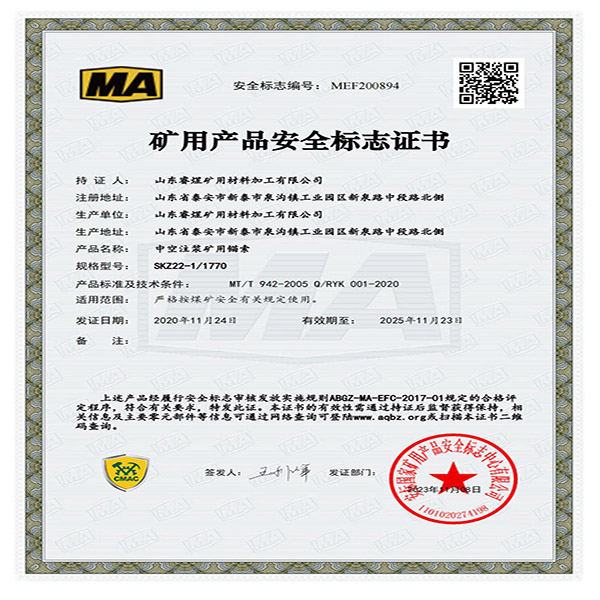

उत्पाद योग्यता


पीसी स्ट्रैंडेड वायर 12.7 मिमी 15.2 मिमी 12.8 मिमी

पीसी स्ट्रैंडेड वायर 12.7 मिमी 15.2 मिमी 12.8 मिमी
