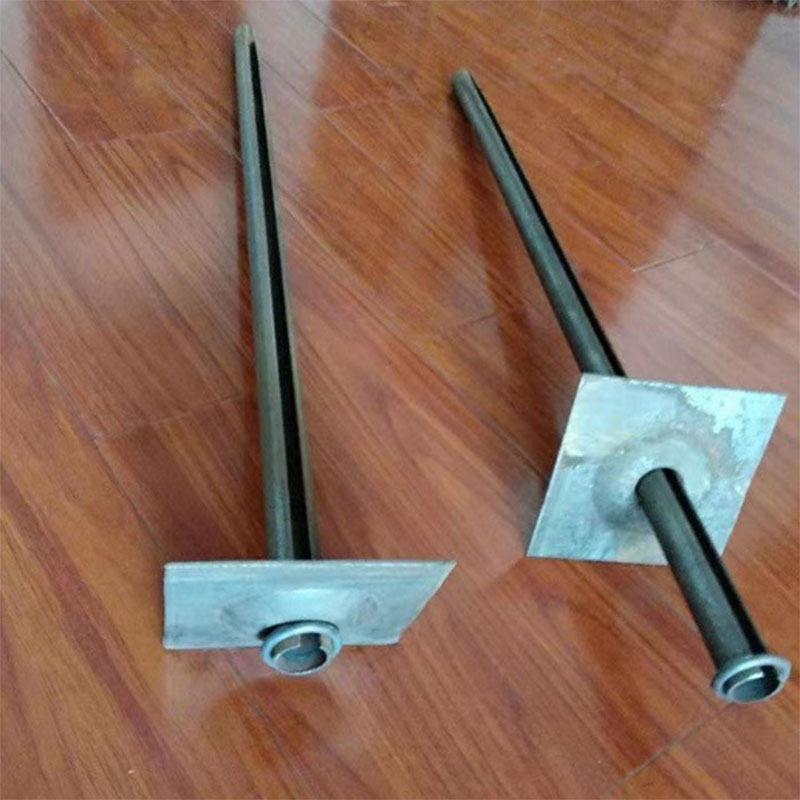

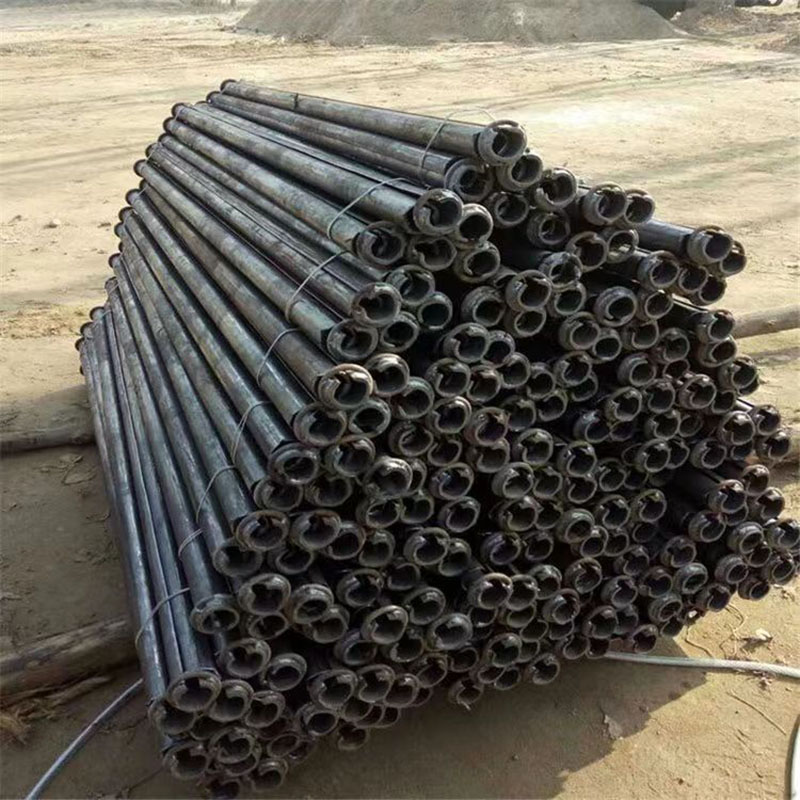

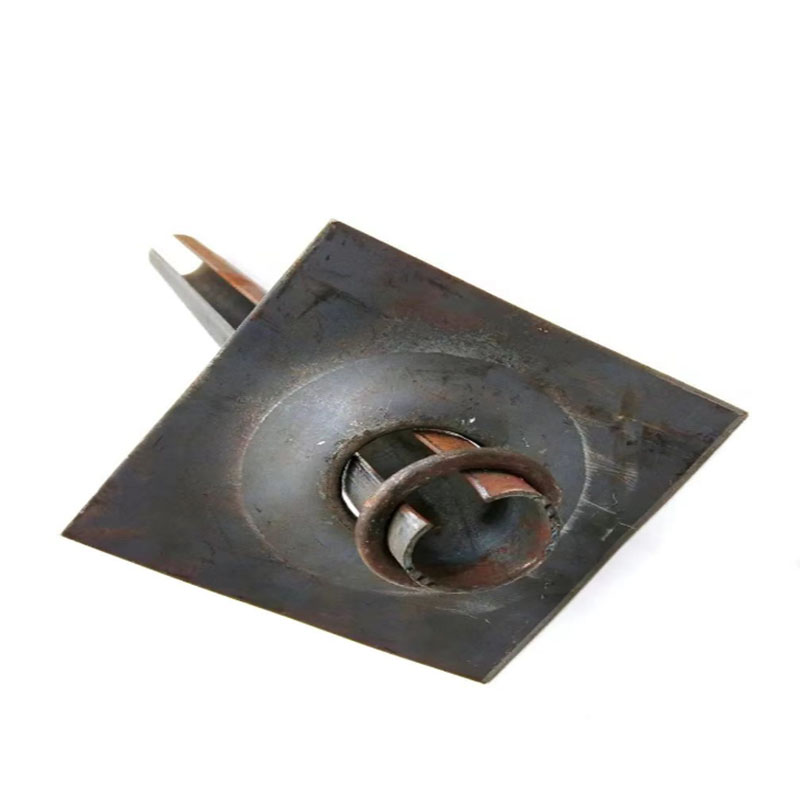

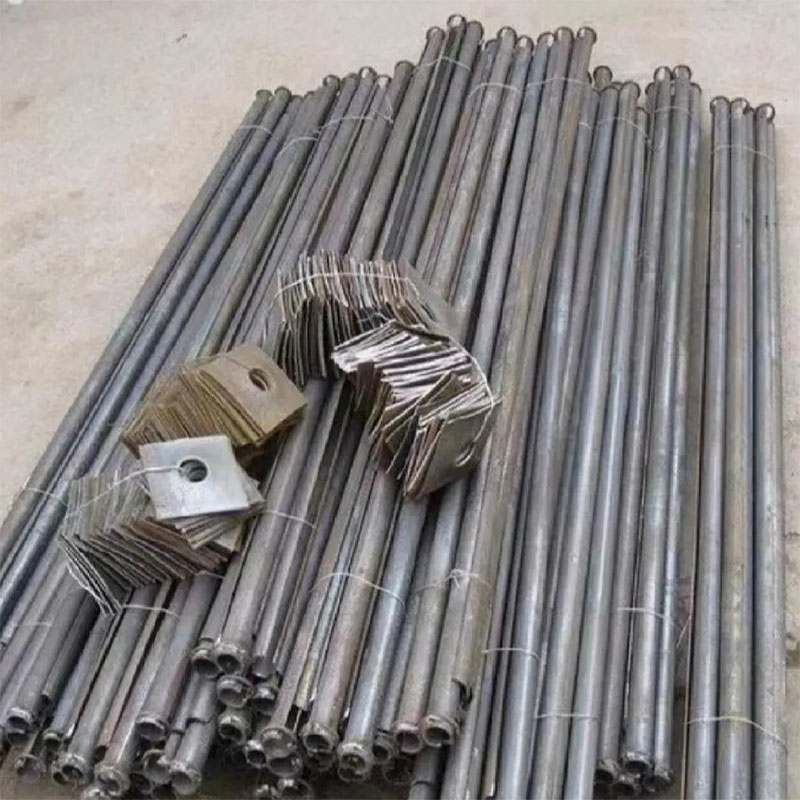

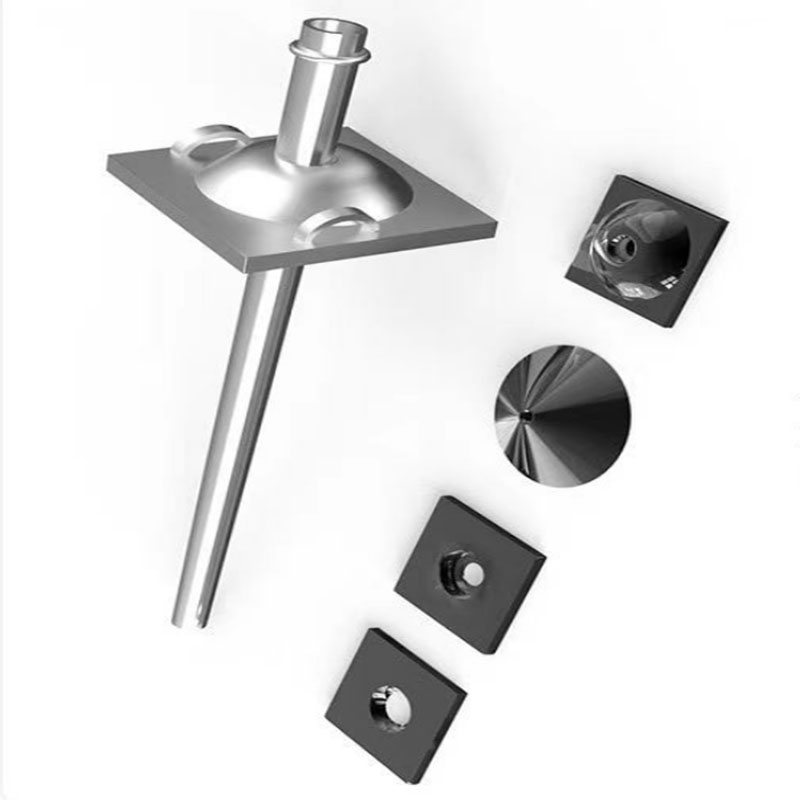

खनन एमएफ-43 स्प्लिट बोल्ट

उत्पाद विवरण

खोखली एंकर रॉड एक ट्यूबलर रॉड के साथ एक अनुदैर्ध्य भट्ठा में घुमाई गई धातु की प्लेट की एक डिग्री है, जिसमें रॉड के छोटे बोरहोल (2 ~ 3 मिमी के अंतर के साथ) के व्यास की तुलना में एक रॉक ड्रिल को जबरन दबाया जाता है, खोखले के साथ तुरंत किया जा सकता है छेद की दीवार पर रेडियल तनाव की 80 ~ 100 सेमी रेंज और परत के माध्यम से उत्पन्न घर्षण, आपको घेरने वाली चट्टान को नीचे फिसलने से बचाने के लिए, एंकर ट्रे ट्रे असर बल के साथ मिलकर। इस कारण से घेरने वाली चट्टान 3-तरीके की बल स्थिति में है, छेद की दीवार को निचोड़ने वाली पाइप की दीवार के लोचदार तनाव के कारण घर्षण एंकरिंग बल को पहचानने के लिए, यह एक बिल्कुल नए प्रकार का स्व-एंकरिंग एंकर है जो सक्रिय रूप से मजबूत करता है लामिना सुधार की घेरने वाली चट्टान। यह एक बिल्कुल नए प्रकार का सेल्फ-एंकरिंग एंकर है जो सक्रिय रूप से विकसित लेमिनेशन के साथ चट्टान को मजबूत करता है जैसे कि एक विस्तार कील जो चारों ओर की मजबूत चट्टान की परत पर मजबूती से चिपकी होती है। बोरहोल में एंकर के मीटर के अनुरूप संपीड़न बल लगभग 25kn है, और उत्पन्न एंकरिंग दबाव लगभग संपीड़न बल के बराबर है। समान ओडी और कपड़े की एंकर छड़ों के लिए, पाइप की दीवार जितनी मोटी होगी, धातु पाइप का लोचदार तनाव उतना अधिक होगा, खोखला संपीड़न उतना ही छोटा होगा, और एंकरिंग बल उतना ही अधिक होगा। कठोर चट्टान परत के भीतर इसका एंकरिंग बल अधिक होता है, जैसे बलुआ पत्थर एंकरिंग बल 60 ~ 100kn तक पहुंच सकता है। ब्लास्टिंग वाइब्रेशन रॉक एंकर शिफ्ट और विभिन्न उदाहरणों के अंदर या समय बीतने के साथ, बाद में एंकरिंग बल में अच्छी आकार की वृद्धि हुई है। कोयला स्तर में स्थापना के सौ दिनों के बाद, एंकरिंग बल को 60kn से 90kn तक बढ़ाया जा सकता है। स्ट्रैट की पार्श्व एंकरिंग, एक अच्छी अनुकूलनशीलता है; बोरहोल का झुकना, अधिक मजबूती से जुड़ना।

विशिष्टताएँ और पैरामीटर

मुख्य विशिष्टताएँ: एमएफ43 एमएफ40 एमएफ33

लंबाई (मिमी): 1200, 1500, 1800, 2000, 2500

सामग्री: Q235, 16Mn（Q345  क्यू355）, 20 एमएनएसआई।

स्लिट ट्यूब एंकर का कार्य सिद्धांत

होल एंकर रॉड एक पूर्ण अवधि की एंकरिंग है, जो नए एंकर की आसपास की चट्टान का ऊर्जावान सुदृढीकरण है, यह उच्च-शक्ति धातु पाइप के अनुदैर्ध्य भट्ठा का एक 3-आयामी हिस्सा है, जबकि इसकी तुलना में थोड़ा छोटा स्थापित किया गया है पाइप ड्रिलिंग का व्यास, खोखली दीवार पर रेडियल दबाव की पूर्ण-अवधि की विविधता के तुरंत भीतर हो सकता है और आपको आसपास के रॉक स्लाइडिंग घर्षण से बचाता है, एंकर ट्रे फूस के असर बल के साथ मिलकर, ताकि आसपास की चट्टान एक में हो बल का तीन-तरफ़ा साम्राज्य, और आसपास के रॉक एंकर शिफ्ट और अन्य उदाहरणों के फटने वाले कंपन में चट्टान को शानदार बनाने के लिए, देर से एंकरिंग दबाव उल्लेखनीय रूप से बढ़ गया है, जबकि घेरने वाली चट्टान काफी विस्थापित हो गई है, एंकर अब अपनी सहायता नहीं खोता है प्रतिरोध, इसमें बढ़ते शेल प्रकार के एंकर की तुलना में अधिक गुण हैं।

तकनीकी सुविधाओं

1. कच्चा माल उच्च शक्ति वाले मिश्र धातु स्ट्रिप स्टील को अपनाता है;

2. सरलतम स्थापना.

3. किसी एंकरिंग एजेंट की आवश्यकता नहीं है।

4. एंकर और रॉक बॉडी के बीच उच्च घर्षण;

5. उच्च कतरनी और तन्य शक्ति; 6. उच्च शक्ति वाले फूस से सुसज्जित, फूस को एक समान बल के अधीन किया जाता है।

6. सड़क की ऊंचाई लंगर की छड़ों की लंबाई से अधिक है।

उत्पाद वर्णन

खोखली एंकर रॉड, जिसे रॉक स्टेबलाइज़र भी कहा जाता है, भूमिगत समर्थन के लिए आवश्यक एक उन्नत सामग्री है। पाइप स्लिट एंकर एक अत्यधिक विशिष्ट समर्थन वस्तु है, जो भूमिगत पुलिया छत और अन्य इंजीनियरिंग समर्थन के लिए उपयोग की जाने वाली एक उन्नत सामग्री है।

मुख्य तकनीकी प्रदर्शन: प्रारंभिक एंकरिंग बल: 3~7 टन; पाइप रिंग पुल-ऑफ लोड: 8~10 टन; एंकर पाइप पुल-ऑफ प्रतिरोध: 12~13 टन; संक्षारण प्रतिरोध A3 स्टील की तुलना में 20 ~ 30% अधिक है, जो दीर्घकालिक उपयोग के लिए अनुकूल है।

प्रयोग

1.  डिज़ाइन आवश्यकताओं के अनुसार एंकर छेद की स्थिति निर्धारित करें, और ड्रिलिंग रिग के साथ छेद ड्रिल करें।

2. छेद में मौजूद पत्थर के पाउडर को दबाव वाली हवा से उड़ा दें।

3. रॉड फ्रेम को खोखले पाइप स्लिट एंकर ड्रिलिंग छेद व्यास में एक प्रभाव ड्रिल एंकर के साथ एंकर डिस्क पर हुक किया गया, गणना दृष्टिकोण का समर्थन किया गया: रॉक परत: ड्रिलिंग व्यास = (0.9-0.95) x एंकर व्यास एंकर ड्रिलिंग गहराई: एंकर लंबाई +100 मिमी ड्रिलिंग विक्षेपण दर <1% कोयला परत: ड्रिलिंग व्यास = (0.9-1.00) x एंकर व्यास एंकर ड्रिलिंग गहराई: एंकर लंबाई +200 मिमी ड्रिलिंग विक्षेपण दर <1.5%। ड्रिल विक्षेपण <1.5%।
